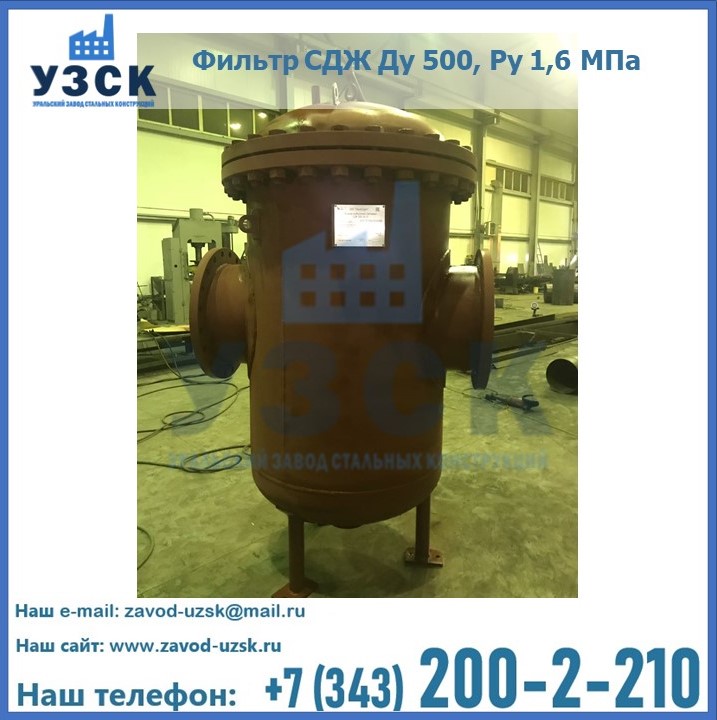

Фильтр сетчатый дренажный используется для очистки и фильтрации газов и неоднородных жидкостей на предприятиях нефтеперерабатывающей отрасли, нефтебазах, АЗС. Их установка поможет предупредить засорение и защитить от повреждений твердыми элементами, которые могут входить в состав самих нефтепродуктов, которые подвергаются переработке. Уральский завод стальных конструкций в Абакане, находящийся, занимается производством емкостного и иного промышленного оборудования, в том числе изготовлением сетчатых дренажных фильтров СДЖ.
Рабочие характеристики
Установка сетчатого дренажного жидкостного фильтра поможет оптимизировать рабочий процесс, снизив риск вероятности сбоев в работе нефтеперерабатывающего и другого оборудования. Он позволяет удалять из газов и жидкостей, проходящих очистку или переработку от частиц ржавчины, окалины, металлической стружки, а также прочих имеющиеся в них примесей размером от 0,2 мм.

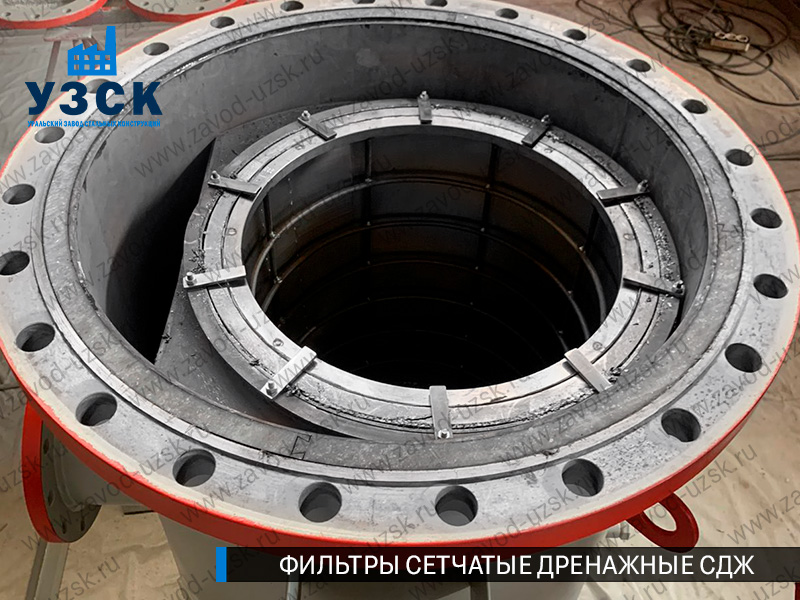

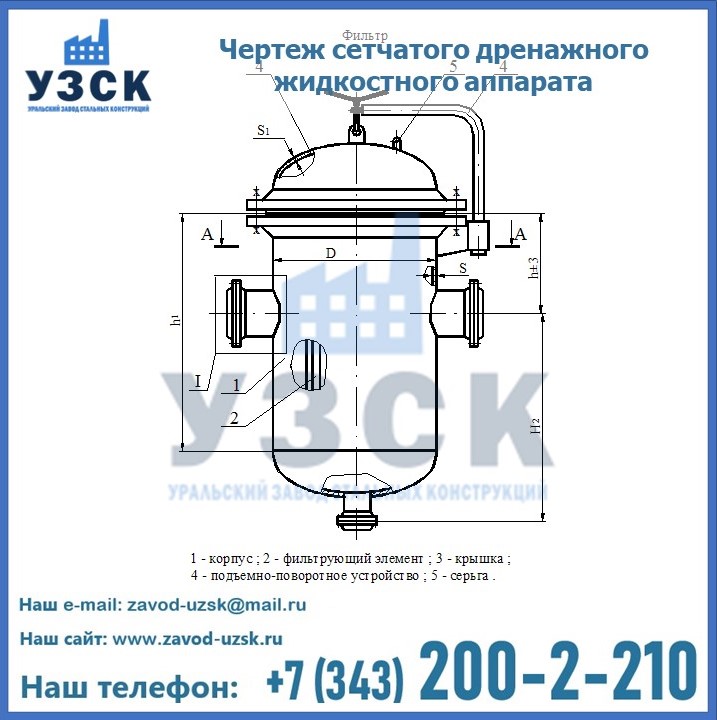

Он состоит из нескольких частей:
- корпуса;
- крышки корпуса;
- фильтра;
- серьги;
- подъемно-поворотного устройства.
Завод «УЗСК» в Абакане занимается производством сетчатых фильтров нескольких типов, каждый из которых отличается характеристиками основных элементов. Их основные различия состоят в:
- способе присоединения к трубопроводу (фланцевое, сварное, резьбовое);
- исполнении;
- величине рабочего давления (1,5 — 4 МПа);
- проходном диаметре (в пределах 50-700 мм).
Также фильтры СДЖ при эксплуатации зачастую подвергаются воздействию экстремальной температуры(-60 до +300 градусов). Мы предлагаем купить дренажное оборудование, изготовление которого происходит на производственных площадях Уральского завода стальных конструкций строго в соответствии с установленными стандартами качества (ГОСТ).

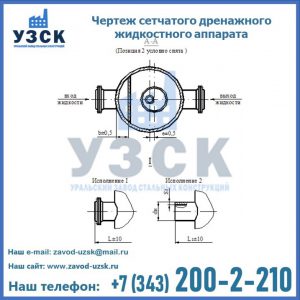

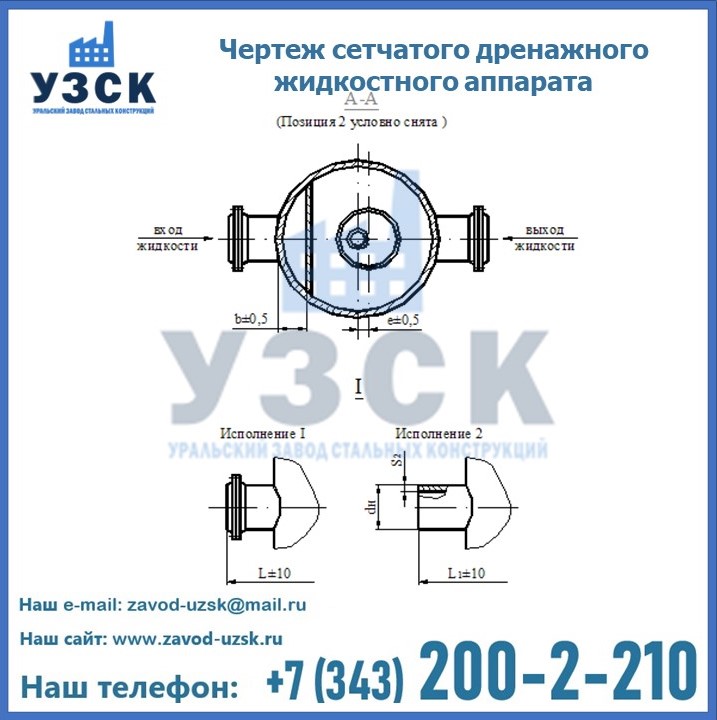

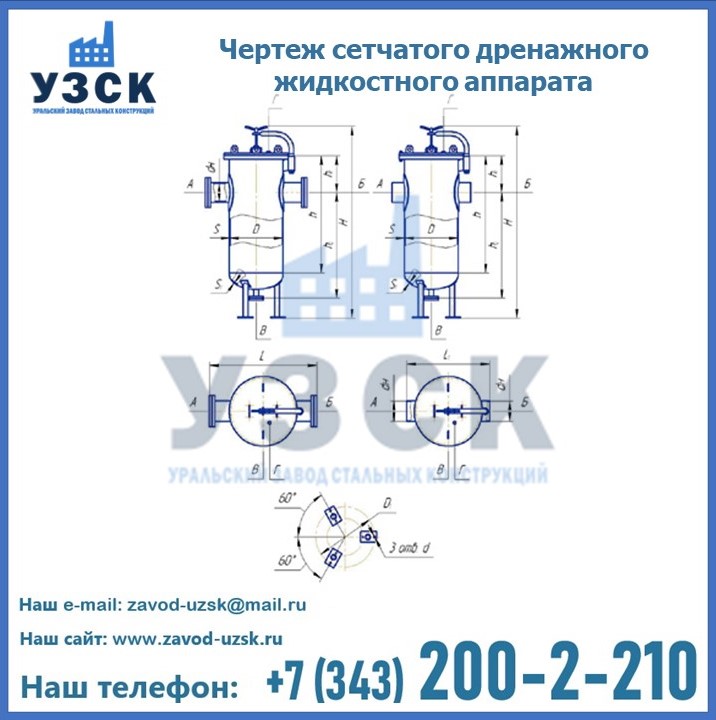

Различают следующие типоразмеры и варианты исполнения.
Таблица с основными техническими характеристиками
Ду | 80 | 150 | 250 | 300 | 500 | 80 | 150 | ||
Ру | 1,6 | 4,0 | |||||||
D | 273 | 426 | 630 | 630 | 1028 | 273 | 426 | ||
dh | 89 | 159 | 273 | 325 | 530 | 89 | 159 | ||
h | 230 | 320 | 400 | 400 | 650 | 650 | 260 | 345 | |
h1 | 465 | 770 | 1090 | 1090 | 1400 | 465 | 770 | ||
h2 | 485 | 740 | 1040 | 1040 | 1215 | 455 | 715 | ||
S | 7(6) | 9(8) | 10 | 10 | 14 | 7(6) | 10 | ||
S1 | 6 | 8(6) | 10 | 10 | 14 | 8 | 10 | ||
S2 | 5 | 6 | 10 | 10 | 14 | 8 | 12 | ||
L | 730(720) | 1005(995) | 1255 | 1325 | 1920 | 760(750) | 1090 | ||
L1 | 420(410) | 650(640) | 850 | 910 | 1360 | 420(410) | 650 | ||
e | 19,5 (20,5) | 31,5(32,5) | 52 | 52 | 102,5 | 19,5(20,5) | 30,5 | ||
b | 33(35) | 55(57) | 96 | 96 | 185 | 33(35) | 53 | ||
Объем V, м3 | 0,03 | 0,11 | 0,41 | 0,41 | 1,45 | 0,03 | 0,14 | ||
Поверхность фильтрации м2, не менее | 0,18 | 0,6 | 1,53 | 1,53 | 3,08 | 0,18 | 0,6 | ||
Масса, кг | 1 исп. | 112(110) | 272(260) | 537 | 575 | 1620 | 165(163) | 390 | |
2 исп. | 96(94) | 234(222) | 475 | 482 | 1340 | 146(144) | 337 |

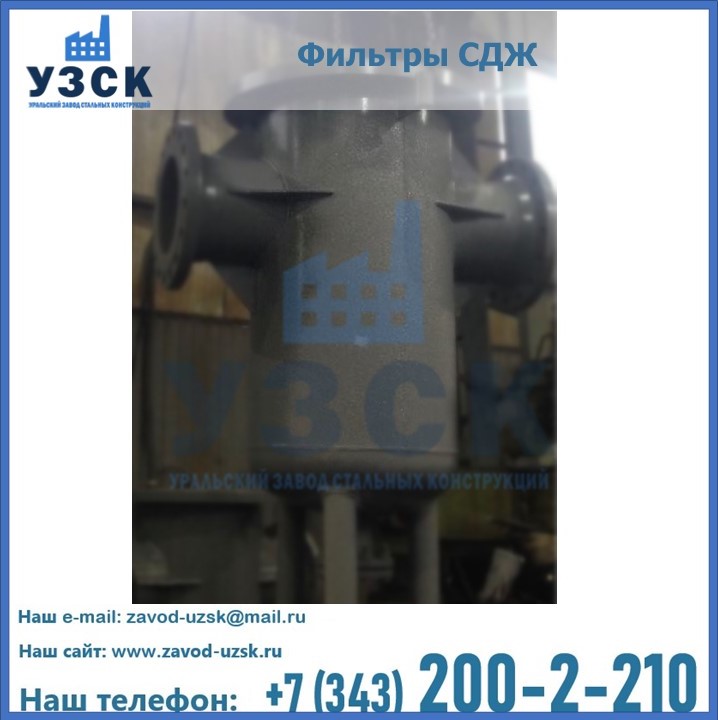

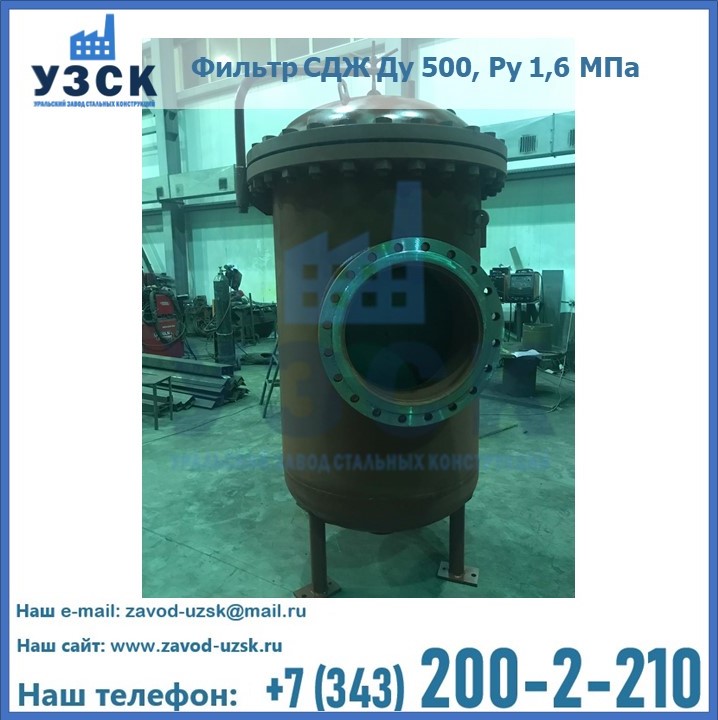

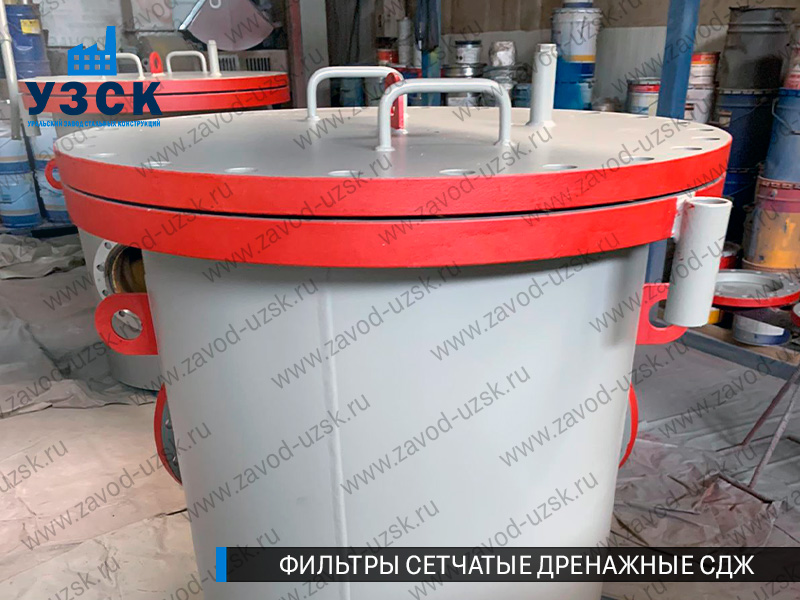

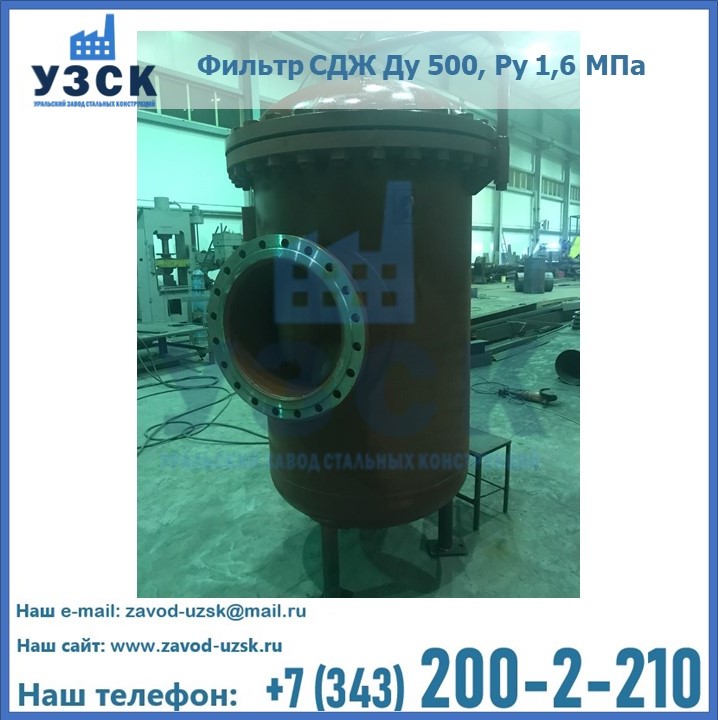

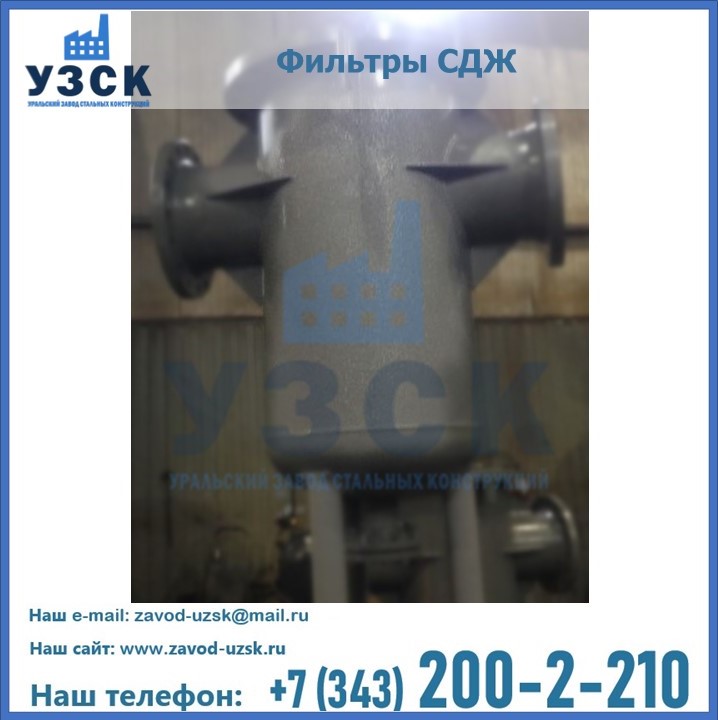

Изготовление дренажных фильтров СДЖ заводом УЗСК в Абакане
В зависимости от предполагаемых условий эксплуатации, а также типа трубопровода, к которому будет подключаться жидкостный сетчатый фильтр СДЖ, выбирается тип соединительных элементов. Это могут быть:
- ответные фланцы для фланцевого;
- патрубки для приварки для сварного;
- штуцеры для резьбового.
Уральский завод стальных конструкций осуществляет производство фильтров СДЖ различных типов монтажа необходимых параметров.
ПАРАМЕТРЫ ШТУЦЕРОВ | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Обозначение | Наименование | Количество | Условный диаметр трубопровода, мм | ||||||||
80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |||
Диаметр корпуса аппарата, мм | |||||||||||
273 | 426 | 426 | 600 | 600 | 600 | 600 | 1000 | 1000 | |||
А | Ввод жидкости | 1 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Б | Вывод жидкости | 1 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
В | Дренаж | 1 | 50 | 50 | 50 | 100 | 100 | 100 | 100 | 100 | 100 |
Г | Воздушник | 1 | 20/М20х1,5 |
У нас вы можете купить дренажные сетчатые фильтры, изготовленные из различных видов стали:
- с высокой степенью устойчивости к коррозии;
- углеродистой;
- низколегированной.
Выбор материала зависит от условий эксплуатации оборудования.

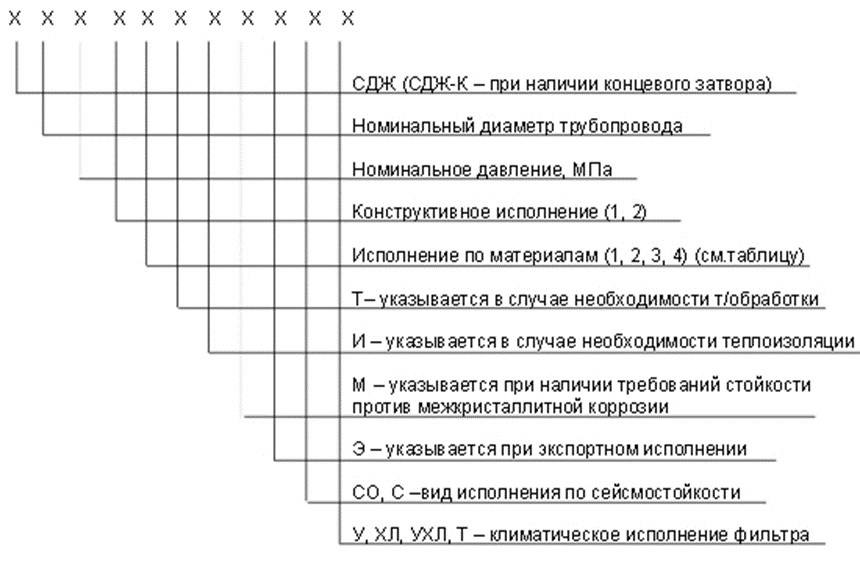

Они типичные обозначения, например: Фильтр СДЖ 250-1,6-1-2-С0-УХЛ. Значение аббревиатур и цифр расшифровывается следующим образом:
Плюсы фильтров СДЖ
Завод «УЗСК» в Абакане занимается производством качественных сетчатых жидкостных фильтров различного исполнения, а именно типа присоединения к трубопроводу, материалам и комплектации. У нас вы можете купить дренажное оборудование, изготовление которого происходит под жестким контролем всех деталей изделия, допуск малейшего брака исключен.
Преимуществ использования сетчатых дренажных фильтров таковы:
- способность работы в экстремальных условиях;
- устойчивость к коррозии и внешним воздействиям;
- надежность;
- прочность;
- высокий уровень защиты от примесей в системе;
- простота сборки и очистки;
- длительный срок эксплуатации.
Мы изготавливаем необходимое дренажное оборудование на собственных производственных площадях, оснащенном современным оборудованием и квалифицированными, опытными сотрудниками. А потому гарантируем качество любой продукции, которую вы можете у нас купить.
Заполните форму заказа
